O Princípio Operacional e a Vantagem do Controlador de Carga Solar MPPT

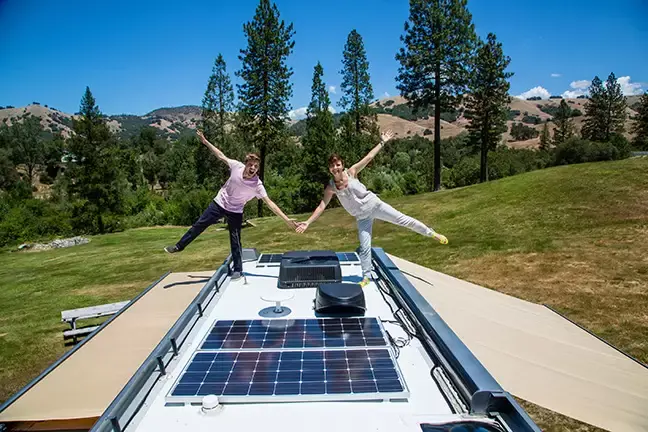

É comum instalar painel solar para RV. Todo o sistema de energia solar RV consiste em módulo fotovoltaico, controlador de carga solar, bateria de armazenamento e disjuntor.
O controlador de carregamento solar não custa muito na instalação. Ele serve como centro de comando do sistema de energia solar RV e desempenha um papel significativo.
Imagem: Divulgação
Então, por que escolhemos o controlador de carga solar? Este artigo apresentará os principais controladores de carregamento solar do mercado, bem como o princípio de funcionamento e as vantagens do controlador de carregamento solar MPPT.
Os principais controladores de carga solar no mercado incluem controlador de carga solar geral, controlador de carga solar PWM e controlador de carga solar MPPT.
Controlador de carga solar de primeira geração:
O controlador de carga solar geral é o produto de tecnologia de primeira geração. Funciona conectando diretamente a porta de saída do painel solar à porta da bateria e iniciando o carregamento.
Quando a bateria de armazenamento estiver totalmente carregada, interromperá a corrente de carregamento. No entanto, é difícil carregar totalmente a bateria de armazenamento devido à resistência interna.
Portanto, o painel solar não pode ser totalmente utilizado. E esse tipo de produto foi se retirando gradativamente do mercado.
Controlador de carga solar de segunda geração:

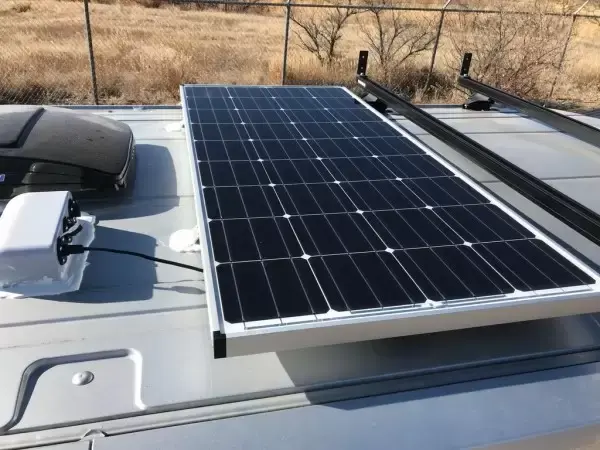

O controlador de carga solar PWM é o produto de tecnologia de segunda geração, que obteve a maior participação de mercado atualmente. O princípio de funcionamento é o módulo PWM.
Imagem: Divulgação
É mais excelente do que o controlador de carga solar geral para resolver o problema de não carregar totalmente a bateria. No entanto, o painel solar também não pode ser totalmente utilizado.
Controlador de carga solar de terceira geração:
O controlador de carga solar MPPT é o produto de tecnologia de terceira geração, bem como o controlador de carga solar de mais alto nível.
Um controlador de carregamento solar MPPT é o controlador de carregamento incorporado ao algoritmo MPPT, que é o produto atualizado do controlador de carregamento solar PWM.
O controlador de carga solar MPPT pode detectar a tensão e a corrente do painel solar em tempo real e rastrear continuamente o ponto de potência máxima para alcançar a máxima eficiência para carregar a bateria de armazenamento.
A eficiência de rastreamento MPPT é de 99% e a eficiência de geração de todo o sistema é de até 97%. A bateria é bem gerenciada e protegida.
Os modos de carregamento são divididos em carga MPPT, carga de equalização de tensão constante e carga flutuante de tensão constante. Ao carregar a bateria de armazenamento, a tensão de saída do painel solar deve ser maior que a tensão atual da bateria.
Se a tensão do painel solar for menor que a tensão da bateria, a corrente de saída será próxima de 0.
Portanto, por uma questão de segurança, a tensão de pico do painel solar de 12V foi definida em 17V antes da entrega, o que atende ao padrão de temperatura ambiente de 25℃.
Quando estiver quente, a tensão de pico do painel solar será reduzida para cerca de 15V. Mas nos dias frios, aumentará para 18V.
O controlador de carga solar MPPT é o melhor para o sistema de energia solar RV
O controlador de carga solar MPPT é o melhor para o sistema de energia solar RV
O Princípio Operacional do controlador de carregamento solar MPPT (Rastreamento Máximo de Piont de Potência):
A saída da matriz fotovoltaica é não linear. É influenciado pela intensidade da luz solar, temperatura ambiente e condição de carga.
Na condição de intensidade de luz solar constante e temperatura ambiente, a matriz fotovoltaica pode funcionar em diferentes tensões de saída.
No entanto, a eficiência de saída da matriz fotovoltaica atingirá o máximo em apenas uma tensão de saída.
Neste momento, o ponto de operação do arranjo fotovoltaico atinge o ponto máximo da curva de tensão de eficiência de saída, que é chamado de “ponto de potência máxima”.
Imagem: Divulgação
Portanto, é importante ajustar o ponto de operação do painel fotovoltaico e mantê-lo próximo ao ponto de máxima potência para elevar toda a eficiência do sistema fotovoltaico. Esse processo é chamado de “rastreamento de ponto de potência máxima”.
A eficiência e as vantagens do controlador de carga solar MPPT:
Agora, vamos comparar o controlador de carregamento solar MPPT com o controlador de carregamento solar geral.
O controlador de carga solar geral é como a caixa de câmbio do carro manual. Se a marcha da caixa de câmbio não for elevada de acordo com a rotação do motor, isso afetará definitivamente a velocidade do veículo.
Os parâmetros de carregamento do controlador de carregamento solar geral foram definidos antes da entrega.
No entanto, o controlador de carga solar MPPT rastreará o ponto de potência máxima do painel solar em tempo real para atingir a máxima eficiência. Ao rastrear o ponto de potência máxima, quanto maior a tensão, maior a potência de saída e maior a eficiência de carregamento.
A eficiência do sistema de energia solar incorporado ao controlador de carregamento solar MPPT é 50% maior do que aqueles incorporados ao controlador de carregamento solar geral teoricamente.
No entanto, de acordo com a avaliação prática, esse número chega a apenas 20% ou 30% devido ao ambiente circundante e à perda de energia.
Em conclusão, a área de painel solar instalada em RV será limitada devido ao custo de instalação. Além disso, haverá perda de eficiência em grande parte porque o painel solar do RV está instalado de forma plana.
Portanto, é vital escolher um controlador de carga solar adequado para alcançar a mais alta eficiência do sistema de energia solar RV.
Fonte: www.energiasolarshop.com.br
