Curso Fornecedor Kit Energia Solar Fotovoltaica Conectado À Rede

Curso Fornecedor Kit Energia Solar Fotovoltaica Conectado À Rede

SKU: 55
R$39.90Price

GERADOR SOLAR FOTOVOLTAICO PARA CONEXÃO Á REDE 3,3 KWP (ON GRID / GRID TIE) ** ESTE KIT É PARA CONEXÃO À REDE, PORTANTO, NÃO UTILIZA BANCO DE BATERIAS)

Out of Stock
  • O Kit é Composto por:

    COMPOSTO POR:
    10 MÓDULOS SOLARES FOTOVOLTAICOS BYD 330W 72 CÉLULAS
    + 1 INVERSOR ON-GRID ECOSOLYS ECOS 2000 PLUS - 220V MONOFÁSICO /BIFÁSICO
    + 1 STRING BOX ECOSOLYS 1000V 32A 1 OU 2 ENTRADAS 1 SAÍDA
    + 1 WEB BOX ECOSOLYS PLUS - (MONITORAMENTO WIFI)
    + 20 METROS PAR DE CABO 6MM² (PRETO / VERMELHO)
    + 2 PARES DE CONECTOR MC4

    ** NÃO INCLUSO ESTRUTURA / SUPORTE DE FIXAÇÃO PARA MÓDULO SOLAR**  (CASO TENHA INTERESSE - CONSULTE-NOS)

  • Produção Estimada Por Região:

    CENTRO-OESTE: 3,3 kWp / 517 kWh/mês
    NORDESTE: 3,3 kWp / 556 kWh/mês
    NORTE: 3,3 kWp / 450 kWh/mês
    SUDESTE: 3,3 kWp / 450 kWh/mês
    SUL: 3,3 kWp / 413 kWh/mês

  • Informações Adicionais:

    ** O cálculo de produção de energia foi baseado na irradiação média regional e poderá sofrer alterações de cidade para cidade. Fatores como inclinação dos módulos fotovoltaicos , direção do telhado e sombramento influenciam diretamente na produção do kit gerado fotovoltaico.



    A análise técnica cabe ao engenheiro eletricista responsável pelo projeto .**

  • Informações Técnicas:

    MÓDULO SOLAR FOTOVOLTAICO BYD P6K 36 SÉRIE 5BB 330W 72 CÉLULAS

    72 CÉLULAS - 37,16V
    SILÍCIO POLICRISTALINO

    INFORMAÇÕES TÉCNICAS
    POTENCIA MÁXIMA - P MÁX (W): 330
    TENSÃO MÁXIMA POTÊNCIA - VM (V) : 37,16
    CORRENTE MÁXIMA POTÊNCIA - IM(A): 8,88
    TENSÃO EM CIRCUITO ABERTO - VOC (V): 46,98
    CORRENTE DE CURTO CIRCUITO - ISC (A): 9,31
    QUANTIDADE DE CÉLULAS - PÇS: 72
    * EFICIÊNCIA DO MÓDULO - % : 17
    DIMENSÕES - MM: 1960X 99 X 35
    PESO: 22,1 KG

    ** AS ESPECIFICAÇÕES ELÉTRICAS ESTÃO SOB CONDIÇÕES DE TESTE DE IRRADIAÇÃO DE 1kW/M², ESPECTRO DE 1,5 DE MASSA DE AR E TEMPERATURA DE 25ºC.

    CERTIFICADO INMETRO CLASSE A

    CAIXA DE CONEXÃO LACRADA - IP 67 - 3 DIODOS - FÁCIL INSTALAÇÃO - ACOMPANHA 1 METRO DE CABO 4MM² COM TERMINAL COMPATÍVEL COM CONECTOR MC4
    GARANTIA 10 ANOS CONTRA DEFEITO DE FABRICAÇÃO ; 25 ANOS CONTRA QUEDA DE EFICIÊNCIA.

    CARACTERÍSTICAS INVERSOR ON-GRID ECOSOLYS ECOS 2000 PLUS - 220V MONOFÁSICO / BIFÁSICO:

    ** HOMOLOGADO APROVADO PELO INMETRO REGISTRO 004042/2016
    ATENDE AS NORMAS DE SEGURANÇA ABNT NBR 16149, 16150 E ABNT IEC 62116

    DADOS DE ENTRADA:
    POTÊNCIA FOTOVOLTAICA NOMINAL: 3300W
    TENSÃO CC DE PARTIDA: 45V
    MÁXIMA TENSÃO CC: 480V
    CORRENTE CC MÁXIMA: 10A
    FAIXA DE OPERAÇÃO MPPT: 125~380V
    QUANTIDADE MPPT: 1
    CONECTOR CC: TIPO MC4

    DADOS DE SAÍDA:
    POTÊNCIA NOMINAL DE SAÍDA: 2000W
    MÁXIMA POTÊNCIA: 2200W
    TENSÃO NOMINAL DE SAÍDA: 220V (FASE + FASE OU FASE + NEUTRO)
    CORRENTE NOMINAL DE SAÍDA: 9A
    FREQUÊNCIA NOMINAL DE SAÍDA: 60Hz
    EFICIÊNCIA: 96,6%
    THD: <5%
    FAIXA DE OPERAÇÃO CA: 176V ~242V
    FATOR DE POTÊNCIA: 1
    CONEXÃO CA: MONOFÁSICA / BIFÁSICA

    DADOS GERAIS:
    DIMENSÕES (L X A X P) (MM): 315X345X150
    PESO LÍQUIDO 9,3 KG
    TEMPERATURA DE OPERAÇÃO: -20 ~55°C
    GRAU DE PROTEÇÃO: IP 54
    TOPOLOGIA: SEM TRANSFORMADOR

    DISPOSITIVOS DE PROTEÇÃO:
    ANTI-ILHAMENTO
    SOBRE/SUB-TENSÃO
    SOBRE / SUB-FREQUÊNCIA
    PROTEÇÃO CONTRA SOBRECARGA
    CONTROLE DE POTÊNCIA ATIVA EM SOBREFREQUÊNCIA
    PROTEÇÃO CONTRA INJEÇÃO DE COMPONENTE CC
    PROTEÇÃO DE TEMPERATURA
    PROTEÇÃO CONTRA INVERSÃO DE POLARIDADE
    RELIGAMENTO AUTOMÁTICO FORA DE FASE

    ATENDE :
    MONOFÁSICO 220V PARA REDES 380/220V
    BIFÁSICO 220V PARA REDES 220/127V

    CARACTERÍSTICAS STRING BOX ECOSOLYS 1000V 32A 1 OU 2 ENTRADAS / 1 SAÍDA 1000V:

    CAIXA DE PROTEÇÃO: ABS
    ÍNDICE DE PROTEÇÃO: IP66
    BASE PORTA: COM FUSÍVEL
    DISJUNTOR: CORRENTE CONTÍNUA
    DISPOSITIVO DE PROTEÇÃO CONTRA SURTO: DPS
    FUSÍVEIS: 2 FÚSIVEIS 10X38 - CORRENTE: 25A - TENSÃO: 1000Vdc
    DISJUNTOR EM CORRENTE CONTÍNUA: CORRENTE 32A - 1000Vdc
    DPS: TENSÃO NOMINAL: 1000Vdc - CORRENTE NOMINAL: 20KA - CORRENTE MÁXIMA: 40 KA - TENSÃO DE PICO: = 3.5 KV
    DIMENSÕES (MM): 180X330X310
    PESO: 4 KG

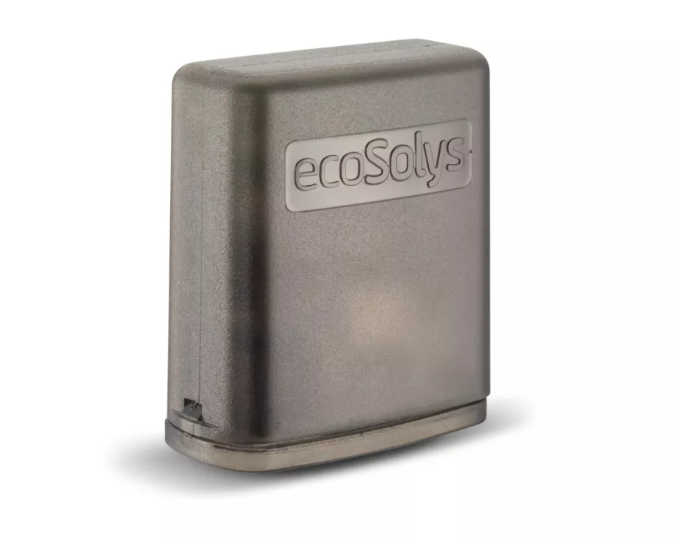

    CARACTERÍSTICAS WEB BOXECOSOLYS PLUS - MONITORAMENTO WIFI:

    COMUNICAÇÃO COM O INVERSOR: RS485 (RJ11)
    COMUNICAÇÃO COM A REDE: WIFI
    DIMENSÕES (LXCXA) (MM): 55X60X25
    GRAU DE PROTEÇÃO: IP20
    QUANTIDADE MÁXIMA DE INVERSORES MONITORADOS SIMULTANEAMENTE: 8


    ACOMPANHA NOTA FISCAL DE EMPRESA EXISTENTE NO MERCADO HÁ 35 ANOS. (Não incluso frete, instalação, projeto, ART, proteções AC e tudo que não está explícito na descrição do kit)



    ** LEMBRANDO QUE: Para a instalação do sistema conectado, é necessário solicitar autorização da distribuidora, mediante a apresentação de um projeto elétrico, memorial descritivo, e outros documentos para aprovação, desde que sigam as normas vigentes. Este projeto deve ser desenvolvido por um engenheiro responsável que emita uma ART junto ao CREA.



    Sendo aceito, a distribuidora fará a troca do relógio medidor e o consumidor estará incluído no sistema de compensação de energia. NORMATIVA ANEEL 482/687


.
